[斋藤光学Saito Optical] 变焦显微镜（HDMI 连接）SKM-Z300C-FHD2

带4 倍光学变焦的全高清摄像头！屏幕放大倍率 42.5 倍至 170 倍！

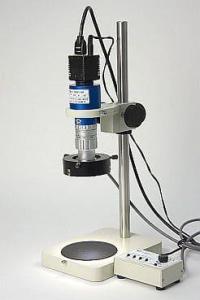

视频显微镜 SKM-Z300C-FHD2 是一款可以在监视器上进行观察的显微镜。您可以直接连接到显示器并观察全高清图像。由于它采用4 倍光学变焦，因此屏幕放大倍率可以从42.5 倍到 170 倍连续变化。（恒定工作距离88mm）

特征

• 配备4倍光学变焦，屏幕放大倍率x42.5 - 170
• 提供 x0.5 和 x2.0 的转换镜头（单独出售）
• 恒定工作距离88mm
• 配备机械可变光圈
• 日本制造，安全坚固
• 1年保修

如何选择显微镜/观察技巧

你用它做什么用途？

如果您的目的是在工厂生产线上进行目视检查等，我们推荐具有高图像质量和快速移动的FHD 显示器类型。如果您的目的是
保存图像或进行测量，我们建议使用计算机类型。

观察区域的大小是多少？

根据要观察的区域的大小找到所需的放大倍数。

使用可变放大倍率显微镜观察的技巧

• 低倍率观察提示
  调整至您想要观察的倍率。
  调整主机前端到观察物体的距离，使其与倍率下方的“工作距离（WD）”一致。
• 高倍率观察技巧
  #1
  首先，在低倍率下对焦，然后逐渐增大倍率并调整焦距，使要观察的区域居中。
  方法2
  设置所需的放大倍率后，将显微镜主体靠近待观察物体，并逐渐升起显微镜主体。









SKM-Z300C-FHD2 基本套装内容




• 变焦镜头 (SKL-Z300C)
• 全高清摄像头（含电源适配器）
• LED 环形灯照明 (SKLS-A)
• 扩散过滤器
• 显微镜支架 400 (SKS-ST400A)
• 粗动支架（SKS-HOLD-A）

*不包括图像输出电缆。




机械光圈（顶部）/变焦环（底部） 变焦环有咔嗒声	调焦：带粗调	LED环形灯照明 （带扩散滤光片）




选项



通过安装选购的转换镜头（x0.5、x2.0），屏幕放大倍率可以从 x21.25 增加到 x340。（工作距离150mm或32mm恒定）

安装SKL-A 转换镜头(x2.0) 时的工作距离：32mm	安装SKL-B 转换镜头 (x0.5) 时工作距离 150mm




实际拍摄的图像




杯纳豆盖（×170）



防滑工作手套（×170）



香鱼垂钓水下线（×85）



? 点击此处查看其他拍摄图像！





放大倍率和观察范围

光学放大倍数	显示器放大倍数 21.5 英寸宽显示器	观察范围（约毫米）
0.5	42.5	11.0X6.2
0.75	63.75	7.3X4.1
1.0	85	5.5X3.1
1.5	127.5	3.7X2.1
2.0	170	2.7X1.5

工作距离：
安装 88mm 转换镜头 x0.5：（x21.25 至 85 监视器放大倍率）
安装工作距离 150mm 转换镜头 x2.0：（x85 至 340 监视器放大倍率） 工作距离 32mm
*转换镜头单独出售。

外形规格

图像传感器	1/2.8英寸216万像素彩色CMOS
输出像素数	1920（水平）×1080（垂直）
扫描方式	进步
视频输出	符合 DVI 1.0 标准（HDMI 连接器连接）
电源输入电压	+9~+15Vdc（典型：+12Vdc）
工作温度及环境	温度：0~40℃ 湿度：10~80%（无凝露）
光源	采用超高亮度白光LED 4段照明，可调节光强
光学部	光学变焦类型（x0.5~x2）
